Distributeur Votronic Plus 6 circuits électriques

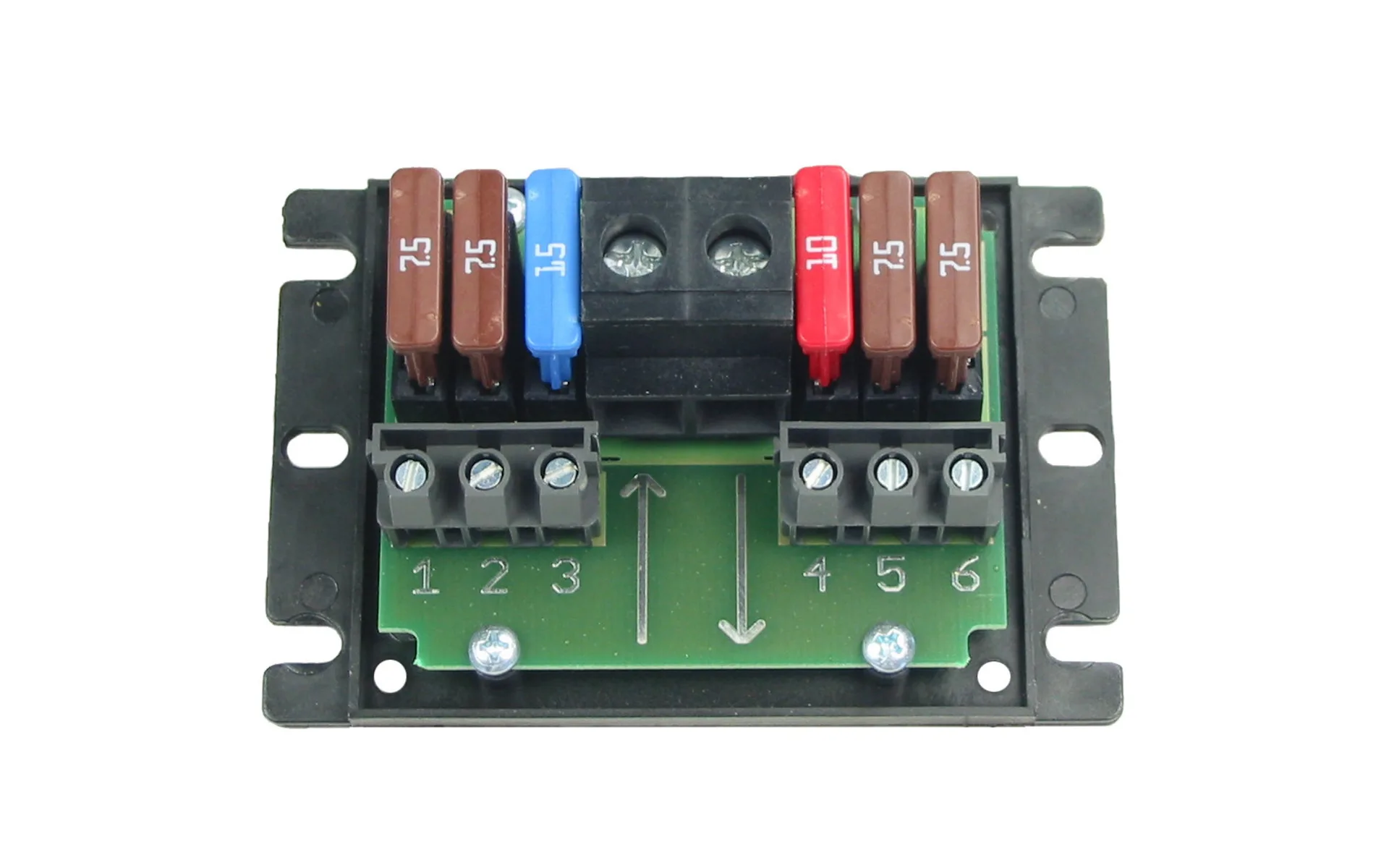

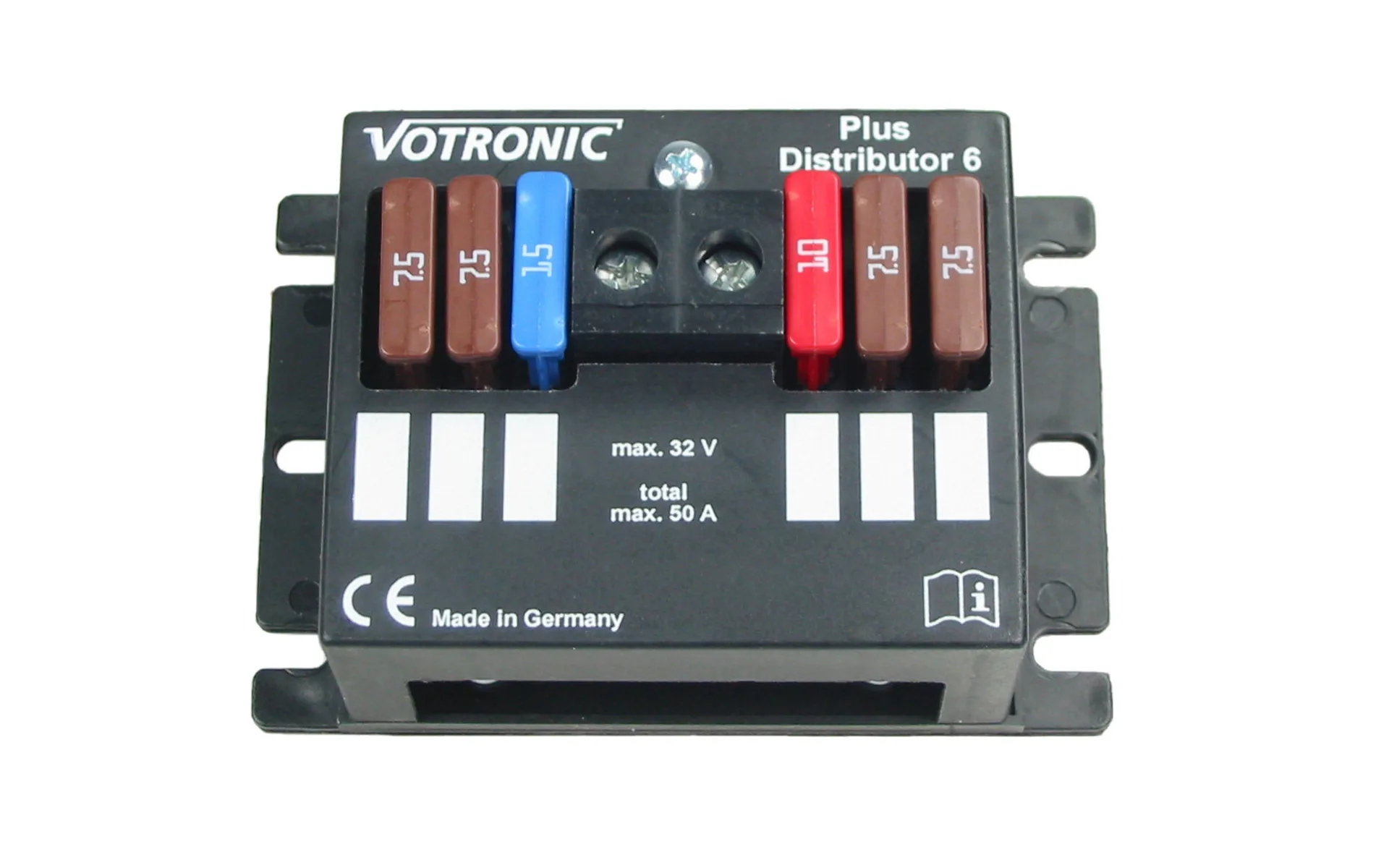

Une bonne répartition de l'électricité dans le véhicule n'est pas seulement une question d'amour du rangement, mais plutôt une nécessité absolue pour garantir la sécurité à bord. L'enchevêtrement de câbles que l'on rencontre souvent et qui part de la batterie pour se poursuivre derrière les murs des meubles rend d'une part difficile la recherche de la cause en cas de panne et représente souvent un grave danger. Les petits auxiliaires indispensables de la gamme de périphériques VOTRONIC, qui s'occupent entre autres de la distribution ou de la protection du côté positif de la batterie et de la sécurité des masses, peuvent aider. Détails Distributeur Plus 6 Le distributeur Plus compact et performant avec 6 circuits individuels permet de répartir et de protéger correctement les petits et moyens consommateurs du côté positif de la batterie. Deux grandes bornes collectrices (sections de câble jusqu'à 16 mm², capacité de charge de courant max. 50 A) servent à l'alimentation en courant depuis la batterie, utilisables également pour une autre répartition de passage Plus. Les porte-fusibles côté consommateur sont conçus pour des fusibles FKS du commerce de 1 A à 20 A ; les types 15 A, 10 A et 4 x 7,5 A sont fournis. Les six bornes de distribution correspondantes permettent des sections de câble jusqu'à 4 mm² pour une intensité maximale de 20 A. Des zones d'inscription sur le boîtier permettent d'associer facilement les fusibles à leurs circuits électriques. Convient pour un fonctionnement en 12 V et 24 V. Contenu de la livraison Fusibles plats 1 x 15 A, 1 x 10 A et 4 x 7,5 A, mode d'emploi Distributeur Plus 8 Distributeur Plus performant avec six sorties protégées par des fusibles de différentes puissances. Le câble d'alimentation Plus de la batterie est connecté à un bloc à vis massif avec cosse (section de câble 16 mm², intensité totale admissible max. 96 A). La distribution se fait sur : Branchement 1 : bloc à vis avec cosse de câble (16 mm²) et fusible à lame 40 A, 50 A ou 60 A, avec indicateur lumineux, comme protection principale ou pour les consommateurs plus importants comme par exemple les onduleurs jusqu'à 12 V / 600 W ou 24 V / 1200 W, les chargeurs puissants etc. Branchement 2 : borne à vis 6 mm² avec fusible à lame 30 A, par exemple pour les consommateurs moyens ou le chargeur. Cette branche peut être alimentée séparément par un pont interne du circuit principal ou, au choix, séparée des autres circuits par une deuxième borne à vis 6 mm2. Raccordement 3-6 : bornes à vis avec grande plage de serrage (4 mm², max. 20 A) et porte-fusible pour fusibles FKS du commerce de 1 A à 20 A ; les calibres 1 x 30 A et 2 x 15 A et 2 x 10 A sont inclus dans la livraison. Le capot avec peigne de guidage des câbles assure un maintien sûr des câbles et un aspect propre. La diode de surveillance pour le fusible à bande de la connexion 1 est visible même lorsque le boîtier de distribution est en place. Des zones d'inscription sur le boîtier permettent d'attribuer les fusibles enfichables en toute sécurité. Convient pour un fonctionnement en 12 V et 24 V. Contenu de la livraison 2x cosses de 16mm², fusible en bande 40 A, 50 A, 60 A, fusibles plats 1 x 30 A, 2 x 15 A et 2 x 10 A, mode d'emploi Mode d'emploi : https://www.votronic.de/images/Anleitungen/10.%20Periphere%20Geraete/3203_3208.pdf
