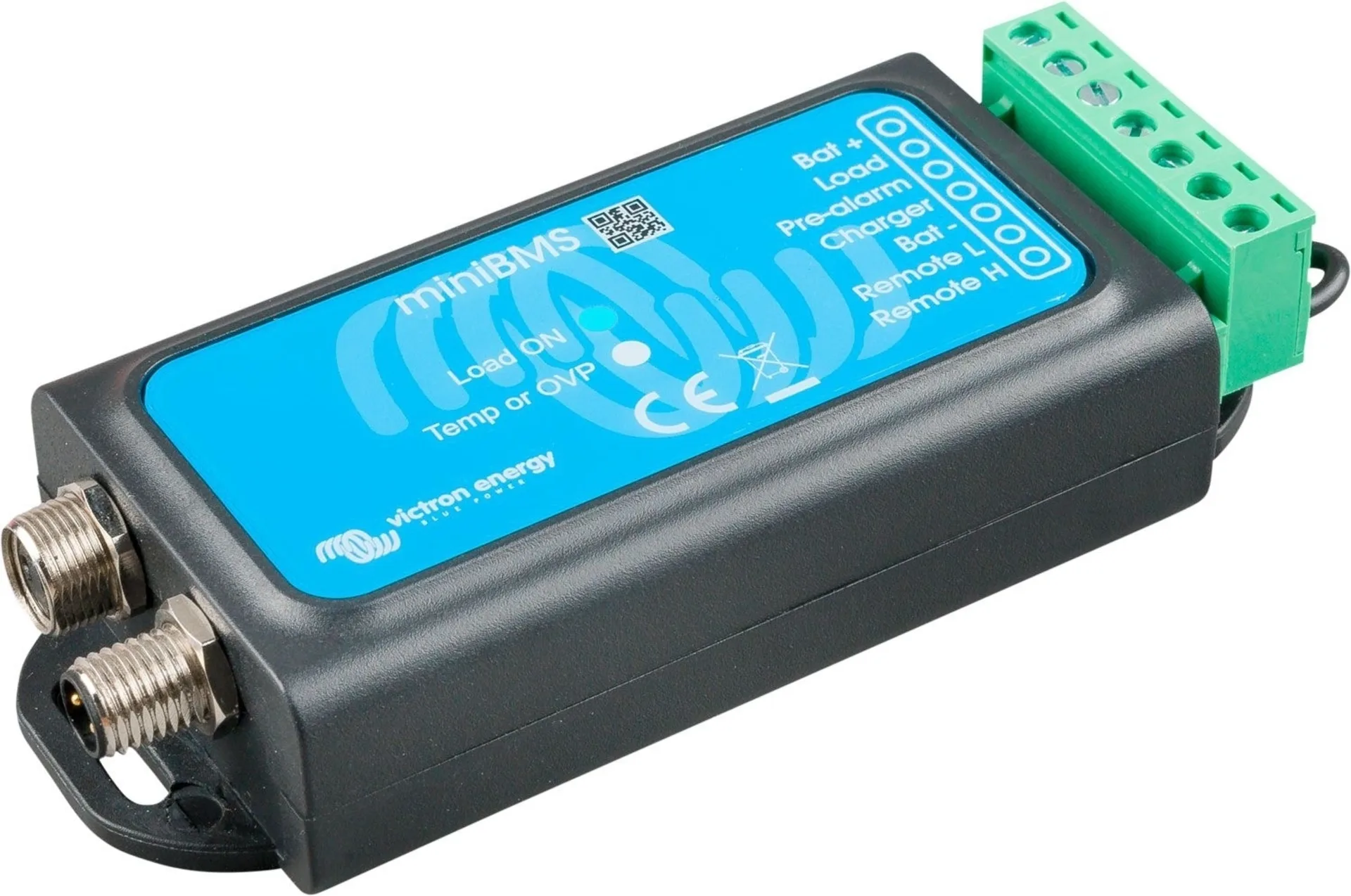

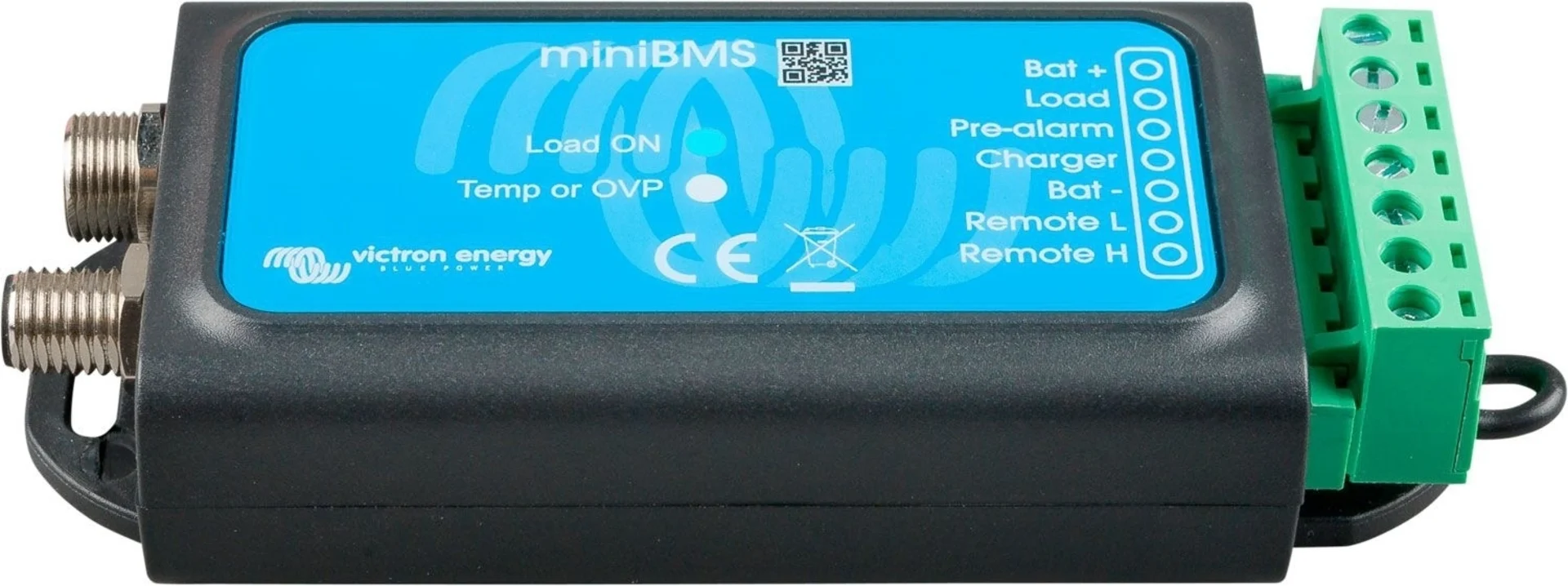

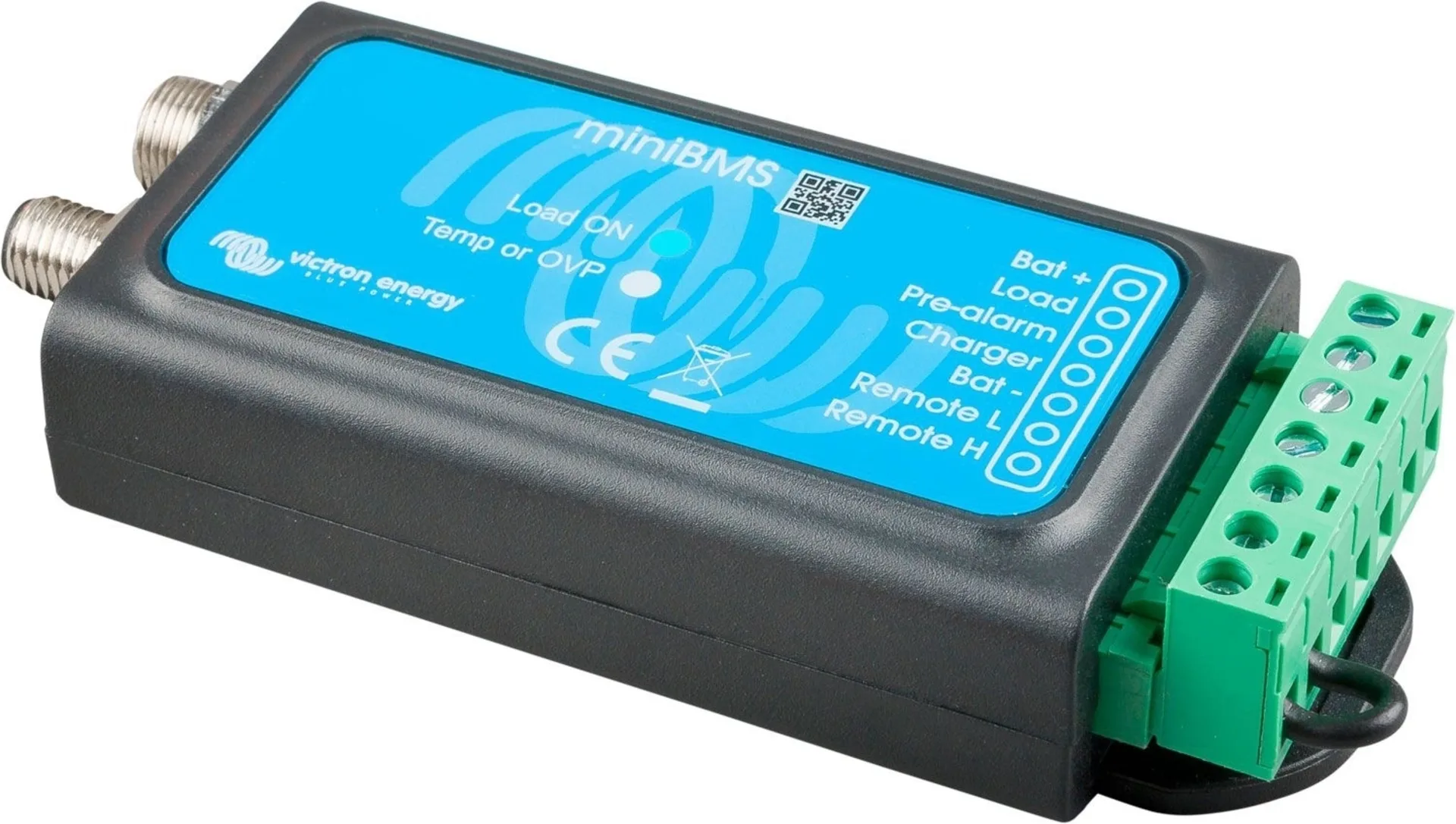

Victron mini.BMS Batterie Managementsystem

Eine einfache und kostengünstige Alternative zum VE.Bus BMS

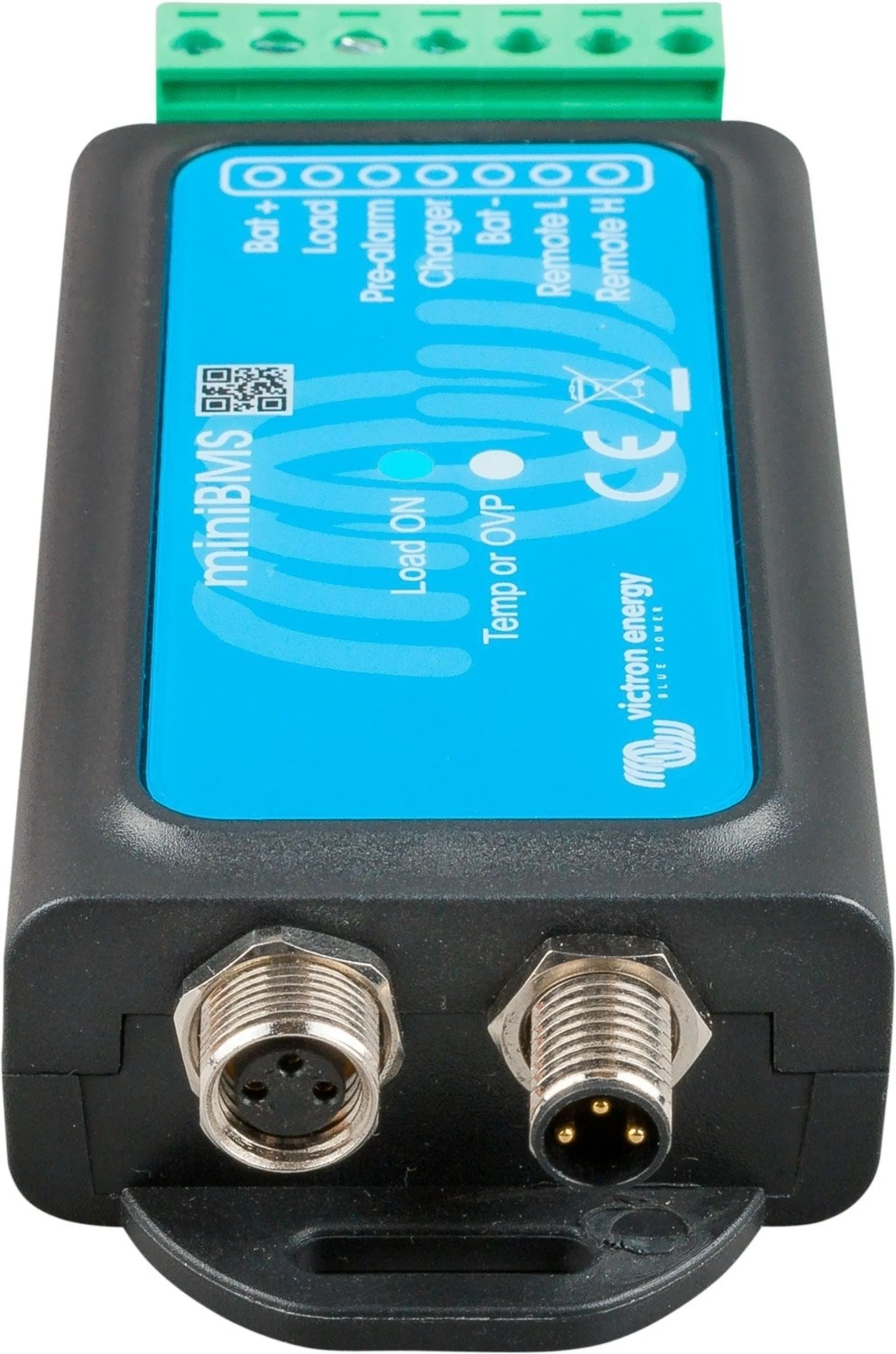

Der miniBMS kann den VE.Bus BMS in mehreren Anwendungen ersetzen. Es ist jedoch nicht für die Nutzung mit VE.Bus MultiPlus und Quattro Wechselrichter/Ladegeräten geeignet: Es ist nämlich keine VE.Bus Schnittstelle vorhanden. Der miniBMS ist für die Nutzung mit Victron Smart LiFePo4 Batterien mit M8 Rundsteckverbinder ausgelegt. Der miniBMS hat zwei Ausgänge, ähnlich wie der VE.Bus BMS.

Ausgang "Load Disconnect"
Der Ausgang "Load" (Last) befindet sich normalerweise auf HIGH und wird auf "free floating" gesetzt, wenn eine Zell-Unterspannung
unmittelbar bevorsteht. Maximaler Strom: 1 A. Der Ausgang "Load" ist nicht kurzschlussgesichert.
Der Ausgang "Load" kann zur Steuerung folgender Funktionen verwendet werden:
   • Hochstrom-Relais oder Schütz
   • ferngesteuerter Ein/Aus Eingang von BatteryProtect, Wechselrichter oder DC-DC-Konverter oder andere Lasten.
     (Ein nicht-invertierendes oder invertierendes Kabel zum Ein-/Aus-Schalten kann notwendig sein. Bitte beachten den Sie hierfür
     das Handbuch.)

Ausgang "Charge disconnect"
Der Ausgang "Charger" (Ladegerät) ist normalerweise auf HIGH und wird "free floating", wenn eine Zell-Überspannung oder -Übertemperatur
unmittelbar bevorsteht. Maximaler Strom: 10 mA. Der Ausgang "Charger" (Ladegerät) ist nicht geeignet, um eine induktive Last wie z. B. eine
Relaisspule zu betreiben. Der Ausgang "Charger" (Ladegerät) kann zur Steuerung folgender Geräte verwendet werden:
   • Ferngesteuerter Ein-/Ausschalter eines Ladegerätes
   • Cyrix-Li-Lade-Relais.
   • Cyrix-Li-ct Batterie-Koppler.

Eingang "System on/off"
Der Eingang "System on/off" steuert beide Ausgänge. Ist er aus, sind beide Ausgänge auf "free floating" geschaltet. Die Lasten und Ladegeräte
sind also ausgeschaltet. Der Eingang "System on/off" verfügt über zwei Anschlüsse: Remote L und Remote H.
Zwischen L und H lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontakt anschließen.
Alternativ kann Anschluss H an einen Batterie-Pluspol oder L an einen Batterie-Minuspol geschaltet werden.

Schützt 12 V, 24 V und 48 V Systeme
Betriebsbereich Spannung 8 bis 70 V DC.

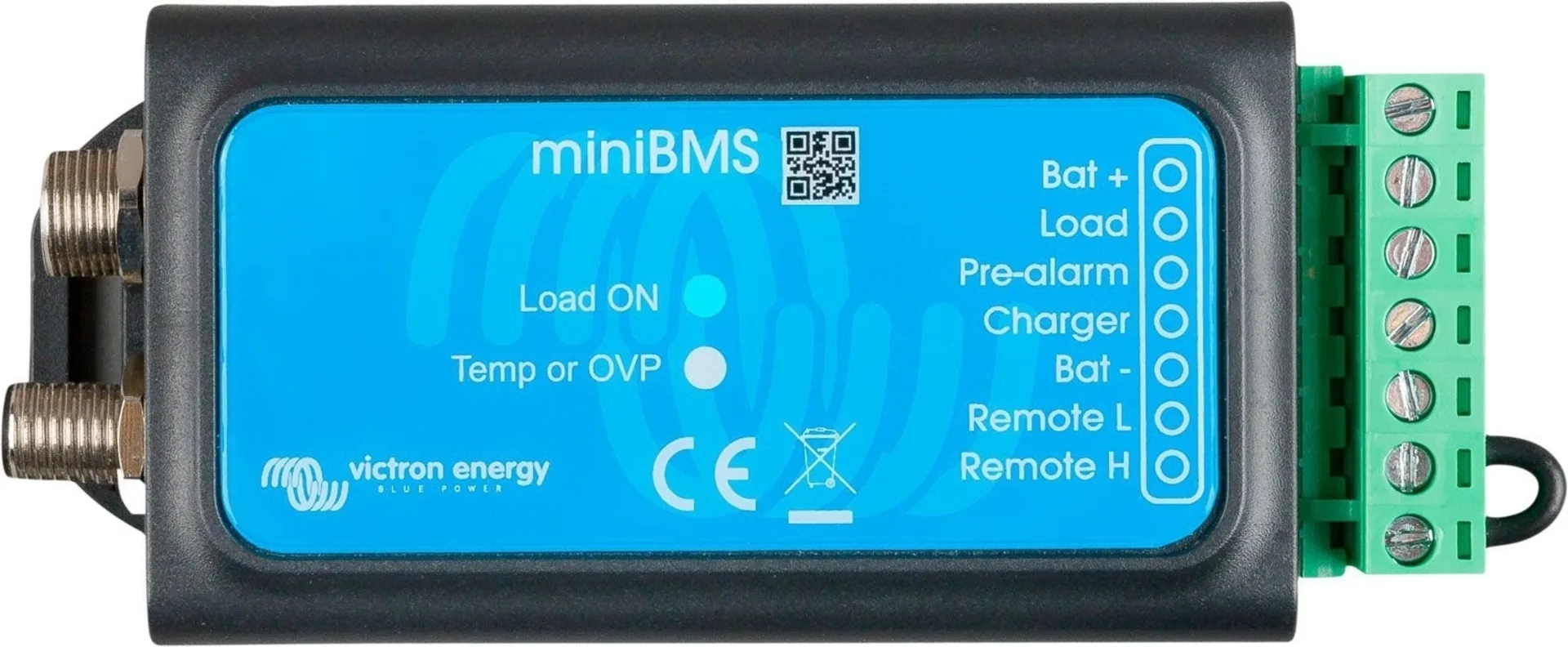

LED Anzeigen
   • Last AN (blau) Lastausgang hoch (Zellspannung > 2,8 V, an der Batterie regulierbar)
   • Temp oder OVP (rot): Ausgang Ladegerät "free floating" (aufgrund der Zell-Übertemperatur (>50°C), Zell-Untertemperatur (<
      5 C) oder Zell-Überspannung).

Eingangsspannungsbereich Normalbetrieb (Vbat)	8 – 70 V Gleichstrom
Stromaufnahme, Normalbetrieb	2,7 mA (ohne Ausgang "Load" und Ausgangsstrom Ladegerät)
Stromaufnahme; geringe Zellspannung	2 mA
Stromaufnahme Fernbedienung aus	1,5 mA
Lastausgang	Normal hoch (Vbat – 0,1 V) Quellstrombegrenzung: 1 A (nicht kurzschlussfest) Senkstrom: 0A (Ausgang FREE FLOATING)
Ausgang Ladegerät	Normal hoch (Vbat –0,6 V); Strombegrenzung Quelle: 10 mA (kurzschlussfest); Senkstrom: 0 A (Ausgang FREE FLOATING)
"System on/off": Remote L und Remote H	Verwenden Modi des Ein-/Aus-Schalters des Systems: a. EIN, wenn die Anschlüsse L und H miteinander verbunden sind (Schalter oder Relais-Kontakt); b. EIN, wenn der Anschluss L auf den Minuspol der Batterie gezogen wird (V< 3,5 V); c. EIN, wenn der Anschluss H hoch ist (2,9 V < VH < Vbat); d. AUS unter allen anderen Bedingungen.
Betriebstemperatur	-20 bis +50°C
Feuchte	max. 95 % (nicht kondensierend)
Material und Farbe	ABS, schwarz, matt
Maße (HxBxT)	106 x 42 x 23 mm
